珍珠巖是珍珠巖礦砂經(jīng)高溫膨脹而成的多孔狀礦物，經(jīng)測(cè)試表明膨脹珍珠巖筒壓強(qiáng)度高時(shí)，保溫板的導(dǎo)熱系數(shù)越低、抗壓強(qiáng)度越高，這個(gè)結(jié)果是怎么來的呢？下面珍珠巖廠家就來為大家介紹一下珍珠巖筒壓強(qiáng)度測(cè)試方法吧！
　　

　　一、珍珠巖筒壓強(qiáng)度測(cè)試步驟

　　

　　1、測(cè)試前準(zhǔn)備

　　
　　準(zhǔn)備不同企業(yè)提供的1號(hào)和2號(hào)膨脹珍珠巖樣品。準(zhǔn)備無機(jī)黏結(jié)劑、礦物纖維、改性劑MTMS預(yù)聚物、透明至略混濁黏稠液體、甲醇、水。將MIMS預(yù)聚物、甲醇、水按照1: 2:2的體積比配制成均勻的改性溶液待用。

　　2、制備改性膨脹珍珠巖

　　
　　將配制好的改性溶液與膨脹珍珠巖按照體積比1：2的比例，均勻噴涂于膨脹珍珠巖表面，并于50°C下烘干，從而制備出改性膨脹珍珠巖。
　　

　　3、稱取預(yù)聚物改性劑

　　按照設(shè)計(jì)的配方稱取礦物纖維、改性膨脹珍珠巖、無機(jī)黏結(jié)劑，其質(zhì)量比依次為15%、65%、20%。按照干料(礦物纖維、改性膨脹珍珠巖、無機(jī)黏結(jié)劑)總質(zhì)量的78%稱取MIMS預(yù)聚物改性劑溶液。
　　

　　4、攪拌器攪拌

　　
　　將稱取的礦物纖維、無機(jī)黏結(jié)劑加入攪拌器，在5000 r/min下攪拌成均勻的礦物纖維。
　　

　　5、制備配合料

　　
　　拌好的礦物纖維、無機(jī)黏結(jié)劑混合物加入稱好的膨脹珍珠巖或改性膨脹珍珠巖中，在螺旋攪拌器中攪拌均勻。期間多次少量加入稱好的改性劑溶液，完成配合料制備。
　　

　　6、壓制膨脹珍珠巖保溫板

　　
　　將攪拌均勻的配合料加入無機(jī)保溫板成型機(jī)中，在壓縮比為1.8的條件下壓制成300 mmx300 mmx50 mm的膨脹珍珠巖保溫板。
　　

　　7、烘干膨脹珍珠巖保溫板

　　
　　膨脹珍珠巖保溫板放入烘箱，50 C下烘干即可。
　　

　　二、珍珠巖筒壓強(qiáng)度測(cè)試具體方法

　　

　　1、測(cè)試珍珠巖樣品的性能

　　

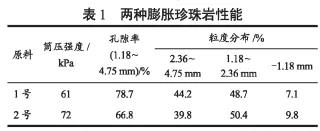

　　試驗(yàn)所用兩種膨脹珍珠巖筒壓強(qiáng)度、孔隙率、粒度分布等性能測(cè)試結(jié)果見表1。由表1可知，不同企業(yè)生產(chǎn)的膨脹珍珠巖筒壓強(qiáng)度和孔隙率差異較大，曲度分布較廣，有一定的細(xì)粉含量。

　　2、進(jìn)行珍珠巖筒壓強(qiáng)度的測(cè)試

　　

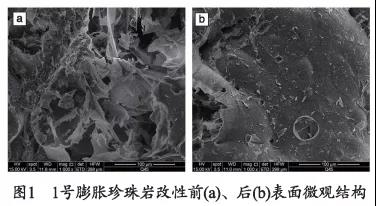

　　以1號(hào)膨脹珍珠巖為樣品，篩取粒徑為1.18-2.36mm的兩份1號(hào)膨脹珍珠巖，其中一份按照步驟2進(jìn)行改性，研究改性前后膨脹珍珠巖的筒壓強(qiáng)度性能變化情況。改性前后膨脹珍珠巖筒壓強(qiáng)度測(cè)試值見表2,改性前后膨脹珍珠巖顆粒表面形貌，見圖1。由表2可見，1號(hào)膨穢珠巖改性后，其筒壓強(qiáng)度由改性前的64 kPa提高至95 kPa,筒壓強(qiáng)度提高48.44%o這是由珈過MIMS預(yù)聚物改性后，膨瞬珠巖表面的開放孔被改性劑填充，且表面形成了具有一定強(qiáng)度和韌性的聚合物覆蓋膜叫該聚合物覆蓋膜可使膨脹珍珠巖顆粒強(qiáng)度提升，且降低膨脹珍珠巖粉化率，從而使膨的筒壓強(qiáng)度得到優(yōu)化提升。

　　

　　三、珍珠巖筒壓強(qiáng)度測(cè)試結(jié)果

　　

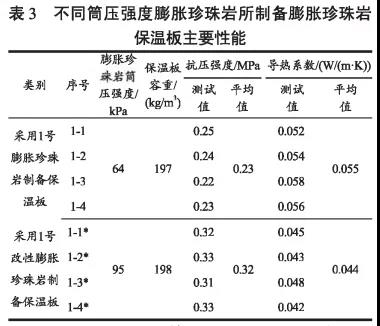

　　以改性前后的1號(hào)膨脹珍珠巖為主要原料制備兩組膨脹珍珠巖保溫板，從而研究膨脹珍珠巖筒壓強(qiáng)度的差異對(duì)保溫板性能造成的影響，兩組膨脹珍珠巖保溫板性能，見表3。
　　由表3可知，改性前后所制備膨脹珍珠巖保溫板容重幾乎無差別;1號(hào)改性膨脹珍珠巖制備的膨脹珍珠巖保溫板抗壓強(qiáng)度比未改性高0.09 MPa,提高39.13%,導(dǎo)熱系數(shù)比未改性低0.011 W/(m K),降低20.0%o這是因?yàn)榕蛎浾渲閹r筒壓強(qiáng)度較大時(shí)，在攪拌、模壓成型等工藝過程中不易破損、粉化，從而提高保溫材料的抗壓強(qiáng)度。其次，膨脹珍珠巖筒壓強(qiáng)度較大時(shí)，模壓成型引起膨脹珍珠巖粉化的概率小，膨脹珍珠巖顆粒內(nèi)的孔隙會(huì)被較好保留，因而膨脹珍珠巖保溫板的保溫性能會(huì)較好。
　　
　　以上對(duì)珍珠巖筒壓強(qiáng)度測(cè)試方法及結(jié)果進(jìn)行了相關(guān)的講解，經(jīng)過測(cè)試得知，改性前后所制備膨脹珍珠巖保溫板容重幾乎無差別，但是抗壓強(qiáng)度比未改性提高39.13%,導(dǎo)熱系數(shù)比未改性降低20.0%，因而可以提高珍珠巖的保溫性能。洛陽市易圓保溫材料有限公司生產(chǎn)的珍珠巖質(zhì)量?jī)?yōu)異、物美價(jià)廉，隨時(shí)歡迎您致電或留言咨詢。
