玻璃棉板是一種常見的應(yīng)用于建筑外墻的保溫材料，并且在行業(yè)中得到了良好的口碑，當(dāng)然這與其保溫性能優(yōu)、防水性能優(yōu)、回彈能力強等特點是分不開的，下面是焦作巖棉板廠家為大家總結(jié)的一些關(guān)于焦作玻璃棉板性能分析方法及性能特點，大家可以了解一下。
　　

　　一、玻璃棉板的性能分析

　　

　　1、強度分析

　　
　　以下是對4個玻璃棉板裸板進行了垂直拔拉及壓縮試驗，結(jié)果見表1。隨著密度增加，玻璃棉板的垂直抗拉能力以及壓縮能力均有所提高。

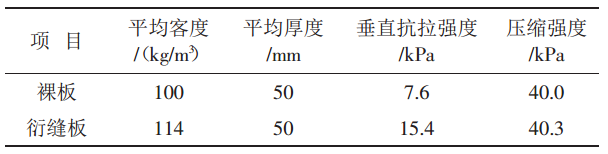

　　由表1可見，由于提高玻璃棉板密度有限制，因此為提高玻璃棉板強度，依照玻璃棉板經(jīng)緯方向，選擇高強度纖維進行縫制的方法進行。結(jié)果證實，該方法有效可行，結(jié)果見表2，可見在垂直于板面方向衍縫板的抗拉強度提高到15.4 kPa。

　　2、不燃性分析

　　
　　玻璃棉板的優(yōu)勢在于其應(yīng)用在建筑外保溫滿足不燃性，可確保燃燒等級在A1級，然而玻璃棉板的不燃性與制造過程的施膠量密切相關(guān)，施膠量必須合適，過低則會降低玻璃棉板強度，過高則降低不燃性。通過多次試驗驗證，當(dāng)施膠量為9%時，玻璃棉板強度滿足要求，且符合相關(guān)規(guī)定的A級指標(biāo)，即：△T=15 ℃，△m=12.3%，t1=0。
　　

　　3、耐候性分析

　　

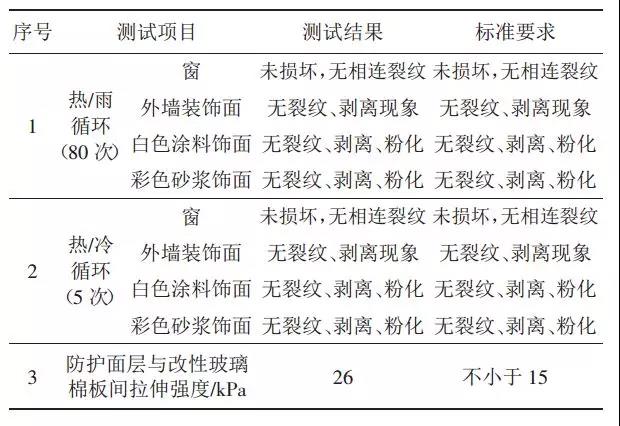

　　玻璃棉板外保溫系統(tǒng)模型通過養(yǎng)護到規(guī)定齡期，需要進行3個程序，即：瓷磚飾面、裝飾砂漿飾面、涂料飾面。在經(jīng)歷熱/雨周期80次循環(huán)并靜置48 h后，再經(jīng)歷熱/冷周期5次循環(huán)，觀察系統(tǒng)表面情況，結(jié)果見表3可知該玻璃棉板外保溫系統(tǒng)的耐候性符合標(biāo)準(zhǔn)需求。

　　4、抗風(fēng)壓分析

　　

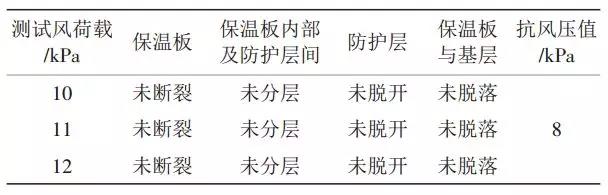

　　參考項目設(shè)計的較大負荷風(fēng)載設(shè)計值，降低2 kPa，進行循環(huán)加壓，加壓頻率為1 kPa，直至棉板保溫系統(tǒng)破壞。試驗結(jié)果見表4，可見該玻璃棉板外墻外保溫系統(tǒng)抗風(fēng)壓滿足要求。

　　5、吸水量分析

　　具體測試方法為用天平稱量試樣，然后，將試樣抹面砂漿的面朝下平穩(wěn)放入室溫水中，深度為抹面層厚度。浸入水中的面完全潤濕，浸泡24 h后取出，用濕毛巾迅速擦去試樣表面水分，稱重，并計算浸泡吸水量。測試結(jié)果為玻璃棉板外墻外保溫系統(tǒng)飾面層吸水量為257 g/（m2?24 h），無飾面層吸水量為450 g/（m2?24 h）。符合相關(guān)準(zhǔn)低于500 g/（m2?24 h）的規(guī)定。
　　

　　6、抗沖擊分析

　　
　　具體方法為采用自由落體沖擊方法，利用鋼球在1.02 m高度做自由落體沖擊試樣保護層，沖擊間距要低于100 mm，鋼球質(zhì)量為1000 g，試樣層水平放置在光滑剛性底板處。判斷標(biāo)準(zhǔn)為沖擊點及周圍開裂次數(shù)，實驗結(jié)果為，沖擊10次開裂2次。結(jié)果符合標(biāo)準(zhǔn)要求沖擊10次，開裂次數(shù)低于4次的要求。
　　

　　7、耐凍融分析

　　

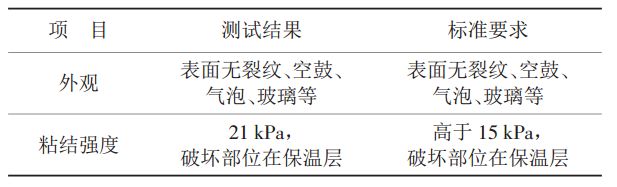

　　測試方法為凍融試驗每次進行24 h，循環(huán)測試30次。試驗進行前，需要將玻璃棉板抹面層朝上浸潤在溫度為20 ℃的自來水中，浸泡時間8h。然后將抹面層浸入-20 ℃的冰箱中冷凍16h。對每3次循環(huán)后觀察試樣的裂縫、脫落等情況，并進行記錄。試驗結(jié)束后對狀態(tài)進行調(diào)節(jié)，調(diào)節(jié)時間為7 d，然后檢測拉伸粘度強度。實驗結(jié)果見表5。

　　二、玻璃棉板的性能特點

　　
　　經(jīng)過以上對玻璃棉板的性能分析，可以得出玻璃棉板從設(shè)計角度分析具有連接安全可靠、高性能材料、保溫性能優(yōu)、防水性能優(yōu)、變形能力強等特點。
　　

　　1、連接安全可靠

　　
　　經(jīng)預(yù)處理，可增強玻璃棉板強度、防水性和耐堿性；經(jīng)雙層增強網(wǎng)、錨栓、托架等增強外墻保溫連接機械強度；經(jīng)柔性找平砂漿、保溫板界面處理，提高操作安全性；節(jié)點設(shè)計必須滿足體系構(gòu)造。
　　

　　2、高性能材料

　　
　　聚合物粘結(jié)砂漿、專用界面劑、柔性找平砂漿等與玻璃棉板配套使用。其中專用界面劑滿足防水、增強作用；柔性找平砂漿滿足保溫補償和找平作用，使用這些高性能配套材料，可以增長玻璃面板的使用壽命。
　　

　　3、保溫性能優(yōu)

　　
　　導(dǎo)熱系數(shù)為0.033  W/（m?K）的外保溫用玻璃棉板與導(dǎo)熱系數(shù)為0.06 W/ （m?K）的柔性找平保溫砂漿復(fù)配使用，可以有效確保整個系統(tǒng)的保溫性能。此外，柔性保溫找平砂漿還可以很好處理玻璃棉板無法處理的部位，也可用于補充保溫和阻斷隔熱作用。
　　

　　4、防水性能優(yōu)

　　
　　玻璃棉保溫板材料屬于A級不燃物，使得整個系統(tǒng)具有較好的防火性能；玻璃棉板的彈性優(yōu)良、回彈率高，且該系統(tǒng)采用2層耐堿玻纖網(wǎng)格布，使整個系統(tǒng)抗沖擊性能優(yōu)良。
　　

　　5、回彈能力強

　　
　　玻璃棉板柔性變形量大，抵抗外界變形能力強；在外力和外界環(huán)境作用下，變形量小，且變形后回彈能力強，因此能很好保證系統(tǒng)穩(wěn)定耐久性。此外，系統(tǒng)屬于柔性漸變、逐層釋放應(yīng)力的系統(tǒng)，因此抗裂性能優(yōu)良。
　　
　　以上對焦作玻璃棉板性能分析方法及性能特點進行了簡單的講解，經(jīng)過對玻璃棉板的強度、不燃性、耐候性等的實驗分析，可得出玻璃棉板具有連接安全可靠、保溫性能優(yōu)、防水性能優(yōu)等特點。洛陽市易圓保溫材料有限公司生產(chǎn)的玻璃棉板質(zhì)量優(yōu)異，各項性能均符合相關(guān)標(biāo)準(zhǔn)，大家可以放心選擇，歡迎您隨時留言或致電咨詢。
